Ako dodávateľ hlavových prírub chápem zásadný význam analýzy napätia pri zabezpečovaní spoľahlivosti a bezpečnosti týchto komponentov. Hlavová príruba je kľúčovou súčasťou mnohých priemyselných systémov, ktoré sa používajú na pripojenie potrubí, ventilov a iných zariadení. Vykonanie analýzy napätia na prírube hlavy pomáha identifikovať potenciálne miesta zlyhania, optimalizovať konštrukciu a zabezpečiť, aby príruba odolala prevádzkovým podmienkam, ktorým bude vystavená. V tomto blogovom príspevku sa podelím o niekoľko postrehov o tom, ako vykonať analýzu napätia na hlavovej prírube.
Pochopenie základov analýzy stresu
Pred ponorením sa do procesu analýzy stresu je nevyhnutné porozumieť základným pojmom. Napätie je definované ako sila aplikovaná na jednotku plochy na materiál. Keď je hlavová príruba zaťažená, zažíva rôzne typy namáhania, vrátane ťahového napätia, tlakového napätia, šmykového napätia a ohybového napätia. Ťahové napätie nastáva, keď je príruba odtiahnutá, tlakové napätie, keď je tlačená k sebe, šmykové napätie, keď existuje posuvná sila, a ohybové napätie, keď je príruba vystavená momentu.
Cieľom analýzy napätí je vypočítať veľkosť a rozloženie týchto napätí v prírube hlavy. To sa zvyčajne vykonáva pomocou softvéru na analýzu konečných prvkov (FEA), ktorý rozdeľuje prírubu na sieť malých prvkov a rieši rovnice rovnováhy pre každý prvok.
Krok 1: Definujte prevádzkové podmienky
Prvým krokom pri vykonávaní analýzy napätia na prírube hlavy je definovanie prevádzkových podmienok. To zahŕňa vnútorný tlak, teplotu, vonkajšie zaťaženie a akékoľvek ďalšie faktory, ktoré môžu ovplyvniť rozloženie napätia v prírube. Napríklad, ak sa príruba používa vo vysokotlakovom potrubí, vnútorný tlak bude významným faktorom pri výpočte napätia.
Je dôležité zhromaždiť presné údaje o týchto prevádzkových podmienkach. Môže to zahŕňať konzultácie s koncovými používateľmi, odvolávanie sa na priemyselné normy alebo vykonávanie testov. Napríklad, ak je príruba súčasťou závodu na chemické spracovanie, je potrebné starostlivo zvážiť teplotu a chemické prostredie, pretože môžu ovplyvniť materiálové vlastnosti príruby.
Krok 2: Vyberte materiál
Výber materiálu hlavovej príruby má podstatný vplyv na jej namáhanie - únosnosť. Rôzne materiály majú rôzne mechanické vlastnosti, ako je medza klzu, medza pevnosti v ťahu a modul pružnosti. Pri výbere materiálu je potrebné vziať do úvahy aj faktory ako odolnosť proti korózii, cena a dostupnosť.

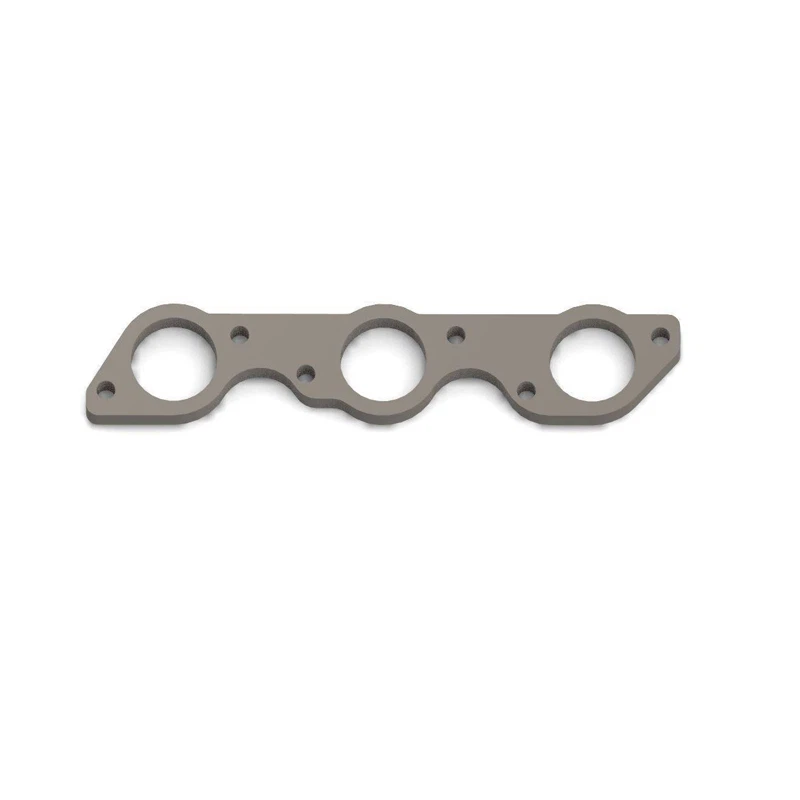

Bežné materiály pre príruby hlavy zahŕňajú uhlíkovú oceľ, nehrdzavejúcu oceľ a legovanú oceľ. napr.Oceľová hlavová prírubaje obľúbenou voľbou vďaka svojej vysokej pevnosti a relatívne nízkej cene. Materiálové vlastnosti vybraného materiálu by mali byť presne definované v modeli analýzy napätia.
Krok 3: Vytvorte geometrický model
Po definovaní prevádzkových podmienok a materiálu je ďalším krokom vytvorenie geometrického modelu hlavovej príruby. Dá sa to urobiť pomocou počítačového softvéru (CAD). Model by mal presne reprezentovať tvar a rozmery príruby vrátane akýchkoľvek otvorov, drážok alebo iných prvkov.
Presnosť geometrického modelu je rozhodujúca pre výsledky analýzy napätia. Malé chyby v modeli môžu viesť k významným rozdielom vo vypočítaných hodnotách napätia. Preto je dôležité dvakrát skontrolovať rozmery a uistiť sa, že model je skutočným znázornením skutočnej príruby.
Krok 4: Zosieťujte model
Po vytvorení geometrického modelu je potrebné ho zosieťovať. Sieťovanie je proces rozdelenia modelu na konečný počet malých prvkov. Kvalita siete môže výrazne ovplyvniť presnosť analýzy napätia. Jemnejšia sieť vo všeobecnosti poskytuje presnejšie výsledky, ale vyžaduje viac výpočtových zdrojov a času.
Existujú rôzne typy prvkov, ktoré možno použiť na vytváranie sietí, ako sú štvorstenné, šesťstenné a trojuholníkové prvky. Výber typu prvku závisí od zložitosti geometrie a charakteru rozloženia napätia. Pre hlavovú prírubu možno použiť kombináciu hexaedrických a tetraedrických prvkov, aby sa dosiahla dobrá rovnováha medzi presnosťou a výpočtovou účinnosťou.
Krok 5: Použite okrajové podmienky a zaťaženia
Keď je model zosieťovaný, ďalším krokom je použitie okrajových podmienok a zaťažení. Okrajové podmienky definujú, ako je príruba obmedzená v priestore. Napríklad, ak je príruba priskrutkovaná k potrubiu, stupne voľnosti v otvoroch pre skrutky musia byť primerane obmedzené.
Zaťaženia sa aplikujú na základe prevádzkových podmienok definovaných vyššie. Vnútorný tlak môže byť aplikovaný ako povrchové zaťaženie na vnútorný povrch príruby a akékoľvek vonkajšie zaťaženie môže byť aplikované na príslušné miesta. Je dôležité zabezpečiť, aby boli zaťaženia aplikované správne a aby okrajové podmienky presne reprezentovali situáciu v reálnom svete.
Krok 6: Spustite analýzu napätia
Po aplikovaní okrajových podmienok a zaťažení je možné spustiť analýzu napätia pomocou softvéru FEA. Softvér vyrieši rovnice rovnováhy pre každý prvok v sieti a vypočíta hodnoty napätia a deformácie.
Analýza môže chvíľu trvať v závislosti od zložitosti modelu a počtu prvkov v sieti. Počas analýzy je dôležité sledovať priebeh a kontrolovať prípadné chyby alebo varovania.
Krok 7: Analyzujte výsledky
Po dokončení analýzy stresu je potrebné analyzovať výsledky. Hlavným výstupom analýzy napätia je rozloženie napätia v prírube. Dá sa to vizualizovať pomocou obrysových grafov, ktoré ukazujú veľkosť napätia na rôznych miestach na prírube.
Maximálne hodnoty napätia a ich umiestnenie sú obzvlášť zaujímavé. Ak maximálne napätie prekročí medzu klzu alebo medzu pevnosti v ťahu materiálu, príruba môže za daných prevádzkových podmienok zlyhať. V takýchto prípadoch môže byť potrebné upraviť dizajn, napríklad zväčšením hrúbky príruby alebo zmenou materiálu.
Krok 8: Overte výsledky
Na zabezpečenie presnosti výsledkov stresovej analýzy je dobré ich overiť. Dá sa to dosiahnuť porovnaním výsledkov s experimentálnymi údajmi alebo analytickými riešeniami. Ak existujú významné rozdiely medzi vypočítanými výsledkami a experimentálnymi údajmi, môže byť potrebné model spresniť a analýzu zopakovať.
Význam analýzy napätia pre dodávateľov hlavových prírub
Ako dodávateľ hlavových prírub je analýza napätia nevyhnutnou súčasťou nášho procesu kontroly kvality. Vykonaním analýzy napätia na našich prírubách môžeme zabezpečiť, aby spĺňali najvyššie štandardy bezpečnosti a spoľahlivosti. To nám pomáha nielen predchádzať nákladným zlyhaniam produktov, ale aj budovať dôveru u našich zákazníkov.
Naše hlavové príruby analyzované namáhaním sú navrhnuté tak, aby fungovali optimálne v širokom rozsahu prevádzkových podmienok. Či už ide o nízkotlakovú aplikáciu v systéme zásobovania vodou alebo vysokotlakovú aplikáciu v ropovode a plynovode, naše príruby sú skonštruované tak, aby odolali namáhaniu, ktorému budú čeliť.
Kontaktujte nás, ak potrebujete prírubu hlavy
Ak hľadáte vysokokvalitné hlavové príruby, sme tu, aby sme vám pomohli. Náš tím odborníkov môže vykonať podrobnú analýzu napätia na našich prírubách, aby sa zabezpečilo, že sú vhodné pre vašu konkrétnu aplikáciu. Ponúkame široký sortiment hlavových prírub v rôznych materiáloch a veľkostiach, vrátaneOceľová hlavová príruba.
Kontaktujte nás, aby sme prediskutovali vaše požiadavky a začali rokovania o obstarávaní. Zaviazali sme sa poskytovať vám tie najlepšie produkty a služby za konkurencieschopné ceny.
Referencie
- "Návrh strojárstva" od Josepha E. Shigleyho, Charlesa R. Mischkeho a Richarda G. Budynasa
- "Analýza konečných prvkov: teória a aplikácia s ANSYS" od Jaehong Kim
- Priemyselné normy ako ASME B16.5 pre potrubné príruby a prírubové tvarovky.
